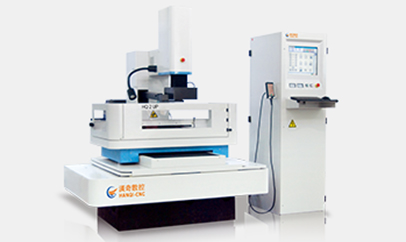

中走絲機床工作臺面平面度怎么檢測
時間 : 2018-09-29 11:11點擊數 :

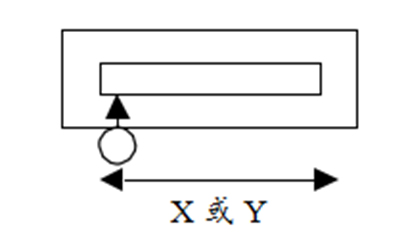

根據國家發布的中走絲標準，JQ/T 11999.1-2014標準中G7項規定了工作臺臺面平面度的允差為：在1000測量長度內為0.04，長度每增加1000，允差值增加0.02。測量長度為0-Y以及0-Y中較為長邊的長度。測量儀器為精密水平儀、千分尺或者光學儀器等。
工作臺臺面平面度的測量方法很多，這里介紹一下精密水平儀矩陣布線法測量的方法，以下：
1.將機床的X軸和Y軸移動至其行程的中間位置，Z軸原則上置于行程中間，機床工作臺面調至水平。
2.根據機床工作臺面尺寸選擇橋板，按不少于四跨五點的間距調整橋板的跨距。
3.將合像水平儀或電子水平儀置于橋板上，按照所示的矩陣布點，同方向移動橋板進行測量，讀出各點水平儀的讀數。一般情況下，按布點矩陣圖，工作臺長邊方向的測量線需依次全部測出，短邊方向的測量線只需測量靠近邊沿的一條（長邊測量線的起始點所在的一條線）即可。測量完畢后，橋板重新移到于起始段復測，再次測量與首次測量時的重復精度應該在±0.03mm/m以內，不然就需要重新測量。
4.數據處理方法：手工或者利用軟件計算出平面度，一般使用三點法。
以上就是介紹一種關于中走絲平面度檢測的方法，如有任何疑問，您可以聯系蘇州漢奇數控。
