伺服中走絲機床auto cut軟 怎么設置變錐
時間 : 2018-11-13 11:37點擊數 :
繪制變錐軌跡，需要用到AutoCut下拉菜單欄中的“同步點”。
以加工長8寬6的矩形（矩形的左側邊的錐度角為5°）為例，首先在AutoCAD中畫出矩形，在AutoCut下拉菜單中選擇“生成加工軌跡”，生成一次加工軌跡，接下來在AutoCut下拉菜單欄中選擇“設置同步點”，提示欄會提示選擇對象，選擇已經生成的加工軌跡，提示欄會提示請輸入起始點錐度角（左錐為負，右錐為正）,本例中起始點錐度角設為0°：

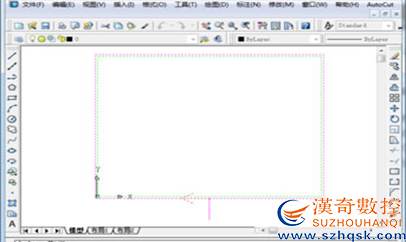

輸入起始點錐度角
按“Enter”鍵之后，按照提示欄的提示，輸入終點錐度角，本例中輸入終點錐度角為 0°，然后提示欄會提示請輸入新的同步點，把光標移到到矩形的一個點上（注：在繪制的矩形輪廓上（綠色）選點，而非加工軌跡上（粉紅）），本例選擇矩形的左下頂點，接著，提示欄會提示請輸入同步點類型如圖4-32所示：

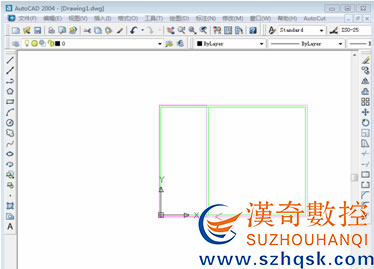

輸入同步點類型
本例中選用“單一點”同步點（在命令欄中輸入“1”），接著提示欄會提示請輸入前錐度角（加工軌跡經過這一點之前的錐度角），輸入之后提示欄會接著提示請輸入后錐度角（加工軌跡經過這一點之后的錐度角）。本例中輸入前錐度角為0°，后錐度角為5°。如圖4-33所示：

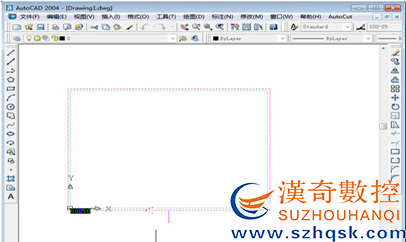

同步點前后錐度角設置
輸入之后，在已經設置完成的同步點旁邊會出現一串黑底數字，并且提示欄會提示請輸入新的同步點，繼續選擇矩形（綠色軌跡）左上頂點為同步點，同樣還是選擇選擇“單一點”同步點（在命令欄中輸入“1”），輸入前錐度度5°，輸入后錐度角0°，新的同步點設置完畢，如圖4-34所示。如所有的同步點設置完畢，按下鍵完成，本例中選擇兩個同步點。（如果還需要設置同步點，循環上面的步驟）

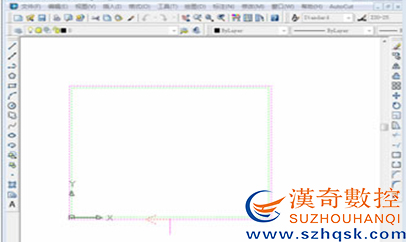

新的同步點設置
中走絲所有的同步點設置完成后，點擊菜單欄上的 “AutoCut”下拉菜單，選“生成錐度加工軌跡”菜單項，在彈出的的窗口中，設置加工參數，錐度設置選擇“變錐（由同步點指定錐度角）”。設置完成后，點擊“確定”按鈕，按照提示欄的提示，選擇剛剛繪制好的軌跡，會提示“請輸入新的穿絲點”，可以手動在命令行中用相對坐標或者絕對坐標的形式輸入新的穿絲點坐標， 也可以用鼠標在屏幕上點擊鼠標左健選擇一點作為新的穿絲點坐標，生成的圖形如4-36所示：

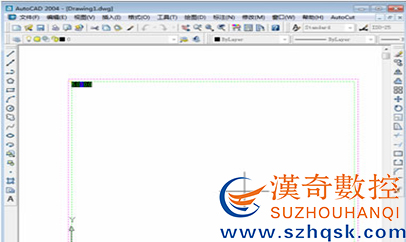

變錐加工軌跡
