中走絲機床多次切割孔距的誤差怎么測算？
時間 : 2019-08-15 16:59點擊數 :

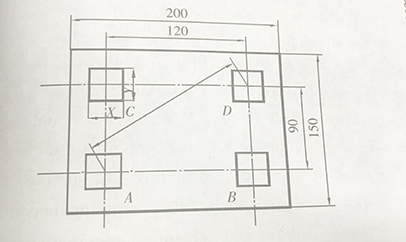

中走絲在2014的文件中規定了多次切割精加工的間距極限偏差和尺寸差的檢查，其中孔間距極限偏差的允差有兩種情況：1.對于尺寸在90/120mm是±0.015；2.對于對角線（尺寸150mm）為±0.020.孔的X方向和Y方向的尺寸差的允差為0.012.示例：材料為鋼，厚度為15mm，加工方孔尺寸不小于10mm*10mm，切割次數不少于2次，加工后的表面Ra≤2.0um。
測量?jī)x器為坐標測量機或者光學測量?jī)x步驟為：
首先將中走絲切割的工件放在測量?jī)x器的玻璃工作臺中，使孔距間距120/90分別處于儀器X軸和Y軸測量行程的中間。如有基準邊，使工件基準面與儀器X軸運動平行，千分表在工件基準面兩端點的讀數差不超過0.001mm；對于無測量邊的工件，可以用四個孔中任意兩個孔的同側邊連線作為測量的基準，為減小基準的調整誤差，一般選取孔距為120mm的任意兩孔作為標準。
其次，調整立柱首輪和工作臺X、Y軸的位置，使所選的孔的邊或區域落入顯微鏡視場中。調整物鏡焦距、目鏡視度直至影像和分劃板米字線清楚的顯示在視場中。
然后，調整玻璃工作臺左右兩個螺釘，使得在移動工作臺時，兩基準圓弧頂點的影響相對于米字線中央橫線的位置一致，此時測量基準視為調平。
移動工作臺XY軸，用半寬壓線法分別沿著XY方向的每個方孔的加工邊進行壓線，讀取坐標值。
完成以上后，測量中走絲切割方孔的間距，分別求出與設定值的差，對于90/120mm的間距，取間距差值的較大正值和絕對值較大的負值作為間距極限偏差的誤差值；對于對角線150mm，取間距差值的較大正值和較小負值作為間距極限偏差的誤差值。同時被測量各個方孔XY方向的邊長只存，取所有尺寸的大差值作為尺寸差的誤差值。

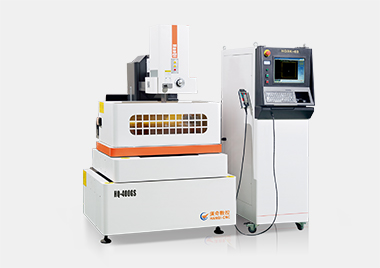

以上就是介紹中走絲機床在多次切割中，孔間距的誤差怎么測量的方法，蘇州漢奇是一家專業生產伺服中走絲機床的廠家，如有問題，請及時和我們聯系溝通。
