中走絲機床直線軸運動的角度偏差怎么測量
時間 : 2018-10-07 11:33點擊數 :
中走絲一個運動部件的直線運動總是包含著留個偏差因素：1.運動方向上的位置偏差；2.運動部件上一點軌跡的兩個線性偏差；3.運動部件的三個角度偏差，就是：俯仰、傾斜、偏擺。
國標中增加了X/Y軸運動角度偏差。其中G2項規定1.在ZX平面（垂直面）內EBX，俯仰；2.在YZ平面（EAX），傾斜；3.在XY平面（水平面）內EGX，偏擺。允差為0.040/1000，即8"。測量儀器可為精密水平儀以及激光干涉儀等。
1.俯仰的測量
將基準精密水平儀沿著X軸垂直放在床身或機床的固定部件上，另一精密水平儀沿著X軸垂直放在運動部件（X軸）上。水平儀的氣泡調至可視范圍內，盡量調至中間，并分別記住零位、應該至少在行程的五個等距離位置上進行測量，在每個位置上分別讀取測量水平儀和基準水平儀的讀數，并計算每個位置的測量水平儀與基準水平儀的差值，取差值中的較大的差值為誤差值。
2.傾斜的測量
將基準精密水平儀沿Y軸垂直放在床身或機床的固定部件上，另一精密水平沿著Y軸垂直放在運動部件X軸上。
3.偏擺的測量

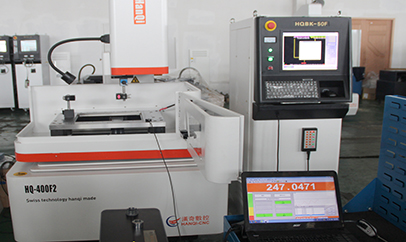

用激光干涉儀檢測室，需要將激光的角度反射鏡放在運動部件X軸上，將角度干涉鏡放置在機床固定部件上，并把光路調同使X軸全行程移動信號基本不變；打開激光儀器的角度測量軟件，至少在行程的五個位置上等距測量，在每個位置取出差值，取較大差作為誤差偏擺差。
以上就是介紹中走絲機床直線軸運動的角度偏差怎么去測量，蘇州漢奇數控是一家專業生產伺服中走絲的廠家，如有疑問，請與我們聯系。
