中走絲線切割常見的工件裝夾方法
時間 : 2018-08-29 14:53點擊數 :
中走絲常見的工件裝夾方法 1）懸臂式支撐 工件直接裝夾在臺面上或橋式夾具的一個刃口上，如圖3.1。懸臂式支撐通用性強，裝夾方便，但容易出現上仰或傾斜，一般只在工件精度要求不高的情況下使用，如果由于加工部位所限只能采用此裝夾方法而加工又有垂直要求時，要拉表找正工件上表面。
2）垂直刃口支撐

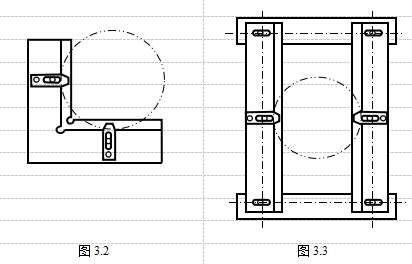

如圖3.2，工件裝在具有垂直刃口的夾具上，此種方法裝夾后工件也能懸伸出一角便于加工。裝夾精度和穩定性較懸伸式為好，也便于拉表找正，裝夾時夾緊點注意對準刃口。 3）橋式支撐方式 如圖3.3，此種裝夾方式是快走線切割常用的裝夾方法，適用于裝夾各
類工件，特別是方形工件，裝夾后穩定。只要工件上、下表面平行，裝夾力均勻，工件表面即能保證與臺面平行。橋的側面也可作定位面使用，拉表找正橋的側面與工作臺X方向平行，工件如果有較好的定位側面，與橋的側面靠緊即可保證工件與X方向平行。 4）V型夾具裝夾方式

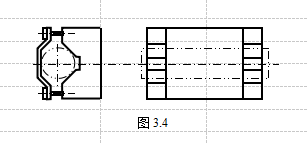

如圖3.4，此種裝夾方式適合于圓形工件的裝夾，工件母線要求與端面垂直，如果切割薄壁零件，注意裝夾力要小，以防變形。V型夾具拉開跨距，為了減小接觸面，中間凹下，兩端接觸，可裝夾軸類零件。
5）板式支撐方式 加工某些外周邊已無裝夾余量或裝夾余量很小，中間有孔的零件，可在底面加一托板，用膠粘固或螺栓壓緊，使工件與托板連成一體，且保證導電良好，加工時連托板一塊切割。如圖3.5。
6）分度夾具裝夾 a.軸向安裝的分度夾具，如小孔機上彈簧夾頭的切割，要求沿軸向切兩個垂直的窄槽，即可采用專用的軸向安裝的分度夾具，見圖3.6。
分度夾具安裝于工作臺上，三爪內裝一檢棒，拉表跟工作臺的X或Y方向找平行，工件安裝于三爪上，旋轉找正外圓和端面，找中心后切完第一個槽，旋轉分度夾具旋鈕，轉動90°，切另一槽。 b.端面安裝的分度夾具：如加工中心上鏈輪的切割，其外圓尺寸已超過工作臺行程，不能一次裝夾切割，即可采用分齒加工的方法。如圖3.7，工件安裝在分度夾具的端面上，通過心軸定位在夾具的錐孔中，一次加工2~3齒，通過連續分度完成一個零件的加工。
